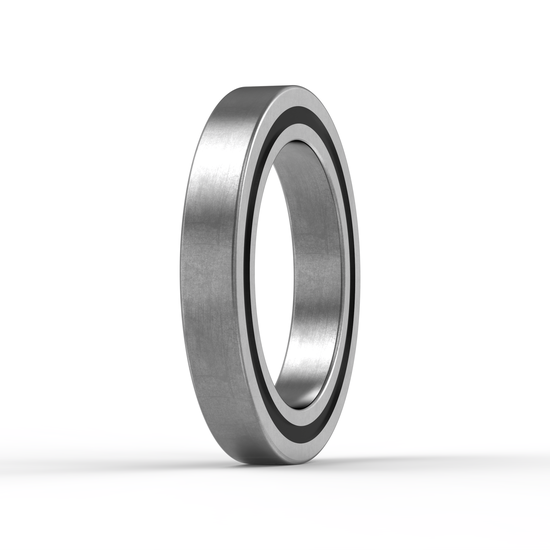

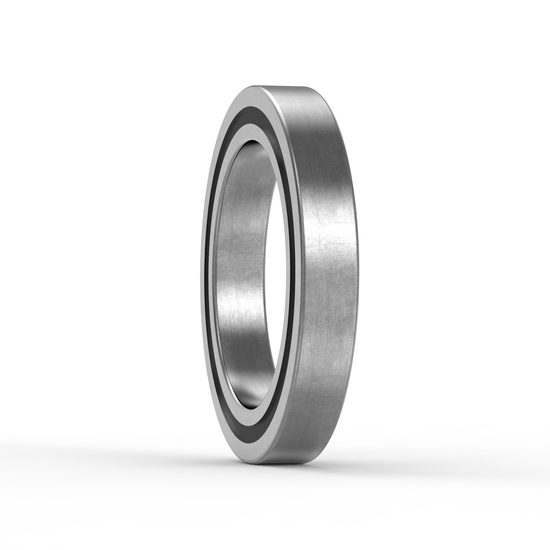

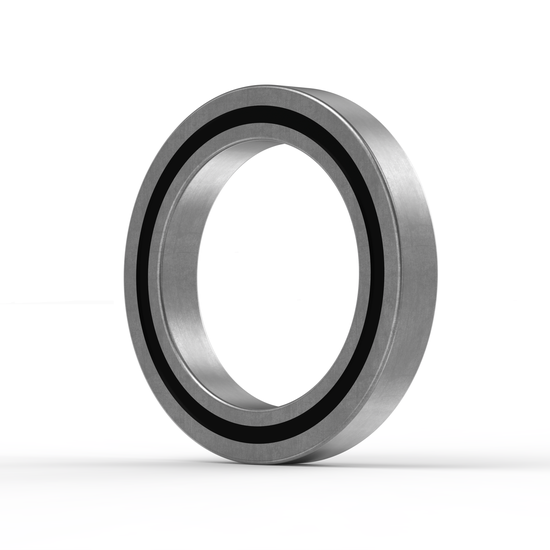

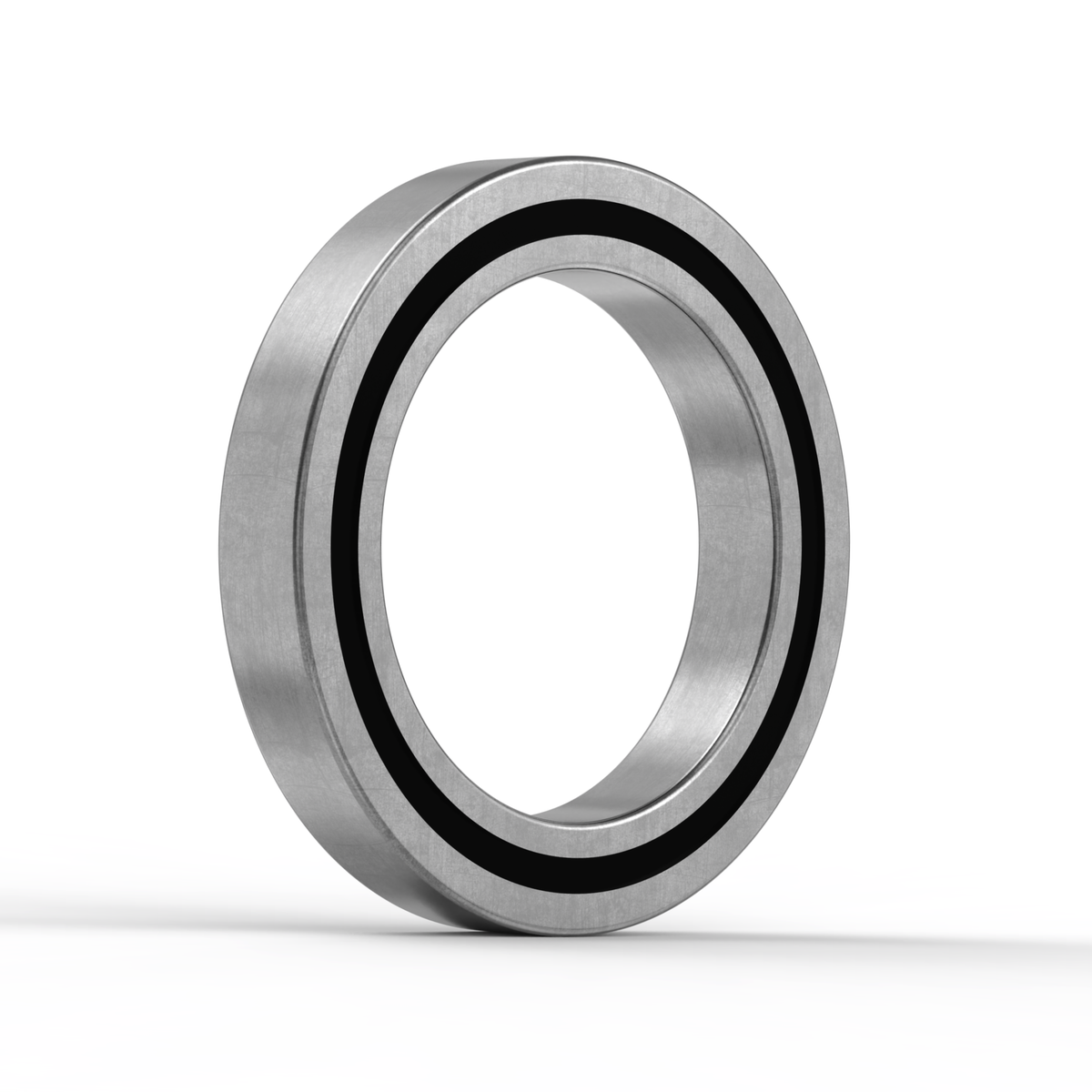

HSS7026-ET-P4S-UL FAG
Translation missing: pl.product_types.Łożyskokulkoweskośne von FAG
Frage zum Artikel?
130 x 200 x 33 (dxDxb)
Menge | Rabatt | |
---|---|---|
1 | min. 1% | |
1 | min. 2% | |
2 | min. 3% |
Nachsetzzeichen
UL = leichte Vorspannung |
Podstawowe dane techniczne
Uszczelnienie: 2RU – dwie uszczelki / typ bezkontaktowy |
EAN: 4012801737166 |
Producent: FAG |
Rodzaj produktu: Łożyska kulkowe skośne |
Smarowanie: Smar standardowy |
synonim: 0384683010000 |
Identyfikacja typu: HSS7026-ET-P4S-UL FAG |
Zaawansowane dane techniczne
Wymiary zewnętrzne: (D) cale 7,8740 |
Wymiary zewnętrzne: (D) mm 200,00 |
Luz osiowy/naprężenie wstępne UL – uniwersalna konstrukcja do montażu pary, pary łożysk z lekkim napięciem wstępnym w układzie O i X |
Prędkość graniczna dla smarowania smarem: (smar n G) „8500.0000” |
Wymiary szerokości: (B) cale 1,2992 |
Wymiary szerokości: (szer.) mm 33,00 |
Wymiary szerokości: (b) mm 33,00 |
Kąt nacisku 25 stopni |
E Kąt zwilżania 25° |
EKLASY numer 23-05-08-03 |
ECLASS2 numer 23-05-08-03 |
Indywidualna waga w (kg): 3,72 |
Nośność podstawowa statyczna promieniowa (C 0r) „50000.0000” |
Wymiary wewnętrzne: (d) cale 5,1181 |
Wymiary wewnętrzne: (d) mm 130,00 |
Klatka typu TB – klatka z twardego włókna |
Opis mediów Łożysko wrzeciona HSS70..-E, stosowane parami lub zestawami, kąt docisku a = 25°, uszczelnienie wargowe po obu stronach:, bezdotykowe, wąskie tolerancje |
Wymiary graniczne P4S ISO 4, Abec-7, Dokładność działania ISO 2, Abec-9 |
Parowanie G – Parowanie uniwersalne |
Precyzja Precyzja P4S (wyższa niż P4) |
Promieniowe obciążenie dynamiczne Cr(N) 60000 |
Nośność promieniowa statyczna C0r (N) 50000 |
T Tekstylna laminowana żywica fenolowa, prowadzona na pierścieniu zewnętrznym. Klatka nadaje się do długotrwałej pracy w temperaturach do 100°C |
Pojedyncze łożysko UL, uniwersalne, lekkie napięcie wstępne |
-30°C temperatura pracy min. |
Maksymalny promień podcięcia 1 mm |
Lampka siły podnoszenia 1026 N |
Średnia siła napięcia wstępnego 1070 N |
Średnica otworu 130 mm |
Średnica styku kołnierza wału 142 mm |
Średnica styku pierścienia zewnętrznego 189 mm |
Maksymalny promień podcięcia 2 mm |
2 mm Minimalna odległość od krawędzi |
Duża siła napięcia wstępnego 2139 N |
Średnica zewnętrzna 200 mm |
231 N/µm Sztywność osiowa niewielka |
Kąt docisku 25° |
Waga 3,517 kg |
Średnia siła podnoszenia 3133 N |
Szerokość 33mm |
344 N/µm Sztywność osiowa średnia |
Lampka siły napięcia wstępnego 357 N |
Dopuszczalne obciążenie zmęczeniowe 4150 N, promieniowe |
446 N/µm Sztywność osiowa duża |
Nośność statyczna 50 000 N, promieniowa |
Odległość od końcówki stożka dociskowego 55 mm |
Siła podnoszenia 6381 N ciężkich |
Nośność dynamiczna 60 000 N, promieniowa |
8500 1/min prędkość graniczna dla smarowania smarem plastycznym |
Maks. temperatura robocza 80°C |
Numer artykułu HSS7026-ET-P4S-UL FAG |
Znany również jako 0384683010000 |
Zewnętrzna (D) cale 7 874 0000 |
Zewnętrzna (D) mm 200,00 |
Luz osiowy/naprężenie wstępne UL – uniwersalna konstrukcja do montażu pary, pary łożysk z lekkim napięciem wstępnym w układzie O i X |
Wymiary szerokości B 33 mm: |
Szerokość (W) cali 12 992 0000 |
Szerokość (szer.) mm 33,00 |
C 0r 50 000 N Nośność statyczna, promieniowa |
C r 60 000 N Nośność dynamiczna, promieniowa |
C ur 4150 N obciążenie graniczne zmęczeniowe, promieniowe |
Średnica zewnętrzna 200 mm |
D średnica styku pierścienia zewnętrznego 189 mm |
D a Średnica styku H12 pasowania pierścienia zewnętrznego |
Uszczelka 2RU – dwie uszczelki / typ bezkontaktowy |
Kąt nacisku 25 stopni |
FVH Duża siła napięcia wstępnego 2139 N |
Lampka siły napięcia wstępnego FVL 357 N |
Średnia siła napięcia wstępnego FVM 1070 N |
Waga (kg) 3,72 |
Średnica styku H12 pasowania pierścienia zewnętrznego |
Wewnątrz (d) cale 51 181 0000 |
Wewnątrz (d) mm 130,00 |
K aE H 6381 N siła nośna ciężka |
K aE L 1026 N Światło siły podnoszenia |
K aE M 3133 N średnia siła podnoszenia |
Kategoria Łożyska kulkowe skośne |
Klatka typu TB – klatka z twardego włókna |
Marka FAG |
Opis mediów Łożysko wrzeciona HSS70..-E, stosowane parami lub zestawami, kąt docisku a = 25°, uszczelnienie wargowe po obu stronach, bezdotykowe, wąskie tolerancje |
Parowanie G – Parowanie uniwersalne |
T maks. 80°C temperatura robocza maks. |
T min -30°C Temperatura pracy min. |
odległość 55 mm od końcówki stożka dociskowego |
ok. H 446 N/µm Sztywność osiowa duża |
ok. L 231 N/µm Sztywność osiowa niewielka |
ok. M 344 N/µm Sztywność osiowa średnia |
d = średnica otworu 130 mm |
d = średnica styku z obrzeżem wału 142 mm |
d = pasowanie kołnierza wału o średnicy styku h12 |
h12 średnica styku pasowanie kołnierza wału |
n G Smar 8500 1/min ograniczenie prędkości dla smarowania smarem plastycznym |
r 1 min 2 mm Minimalna odległość od krawędzi |
ra max 2 mm Maksymalny promień podcięcia |
r a1 max 1 mm Maksymalny promień podcięcia |
r min 2 mm Minimalna odległość od krawędzi |
α kąt docisku 25° |
≈m 3,517 kg wagi indywidualnej |
Proszę zwrócić uwagę na nasze specjalne warunki wysyłki technologii liniowej
.Warunki wysyłki Niemcy
>Sposób wysyłki | Koszt z VAT* | Czas dostawy & Dostawa | Ostatni możliwy czas zamówienia |
Odbiór na życzenie | .Bezpłatnie | Po uzgodnieniu w 44797 Bochum | Poniedziałki - piątki do godz. 14.00 |
DHL Standard | 6,99 € poniżej 25 € wartości zamówienia | I.d.R. 1-2 dni robocze | Poniedziałki - piątki do 16:30 |
DHL Standard | 5,98 € od 25 € wartości zamówienia | I.d.R. 1-2 dni robocze | Poniedziałki - piątki do 16:30 |
DHL Standard | 3,99 € od 99 € wartości zamówienia | I.d.R. 1-2 dni robocze | Poniedziałki - piątki do 16:30 |
UPS Express Saver | 5,99 € od 99 € wartości zamówienia | Normalnie w następnym dniu roboczym | Poniedziałki - piątki do godz. 20.00 |
UPS Express Saver | 9,49 € od 25 € wartości zamówienia | Normalnie w następnym dniu roboczym | Poniedziałki - piątki do godz. 20.00 |
UPS Express Saver | 9,99 € poniżej 25 € wartości zamówienia | Normalnie w następnym dniu roboczym | Poniedziałki - piątki do godz. 20.00 |
UPS Express | 19,90 € | Do 12 w południe następnego dnia roboczego | Poniedziałki - piątki do 16:00 |
DHL Express | 32,10 € | Następny dzień roboczy | Poniedziałki - piątki do 16:00 |
UPS Weekend Express | Na życzenie | Dostawa do 12 w południe w sobotę | Piątek do 19:00 |
* Na paczkę przypada łączna waga maksymalna 29 kilogramów. Poza tym opłaty za wysyłkę mogą być naliczane wielokrotnie.
.Warunki Austria, Polska, Czechy, Węgry, Francja, Belgia, Holandia
.Sposób wysyłki | Koszt z VAT* | Czas dostawy & Dostawa | Ostatni możliwy czas zamówienia |
Odbiór na życzenie | .Bezpłatnie | Po uzgodnieniu w 44797 Bochum | Poniedziałki - piątki do godz. 14.00 |
DHL Standard | 10,99 € poniżej 25 € wartości zamówienia | I.d.R. 1-2 dni robocze | Poniedziałki - piątki do 16:30 |
UPS Express | 29,90 € | Do 12 w południe następnego dnia roboczego | Poniedziałki - piątki do godz. 15.00 |
DHL Express | 39,99 € | Następny dzień roboczy | Poniedziałek - piątek do godz. 15.00 |
* Na paczkę przypada łączna waga maksymalna 29 kilogramów. Poza tym opłaty za wysyłkę mogą być naliczane wielokrotnie.
.
Wysyłka kurierska zapewniająca dostawę tego samego lub następnego dnia
.Obwód (w linii prostej - bazowy kod pocztowy: 44797, Bochum) | Koszty (Kurier Express) |
do 50 km | 55€ |
do 80 km | 80€ |
do 120 km | 115€ |
do 180 km | 165€ |
do 240 km | 195€ |
do 300 km | 235€ |
powyżej 300 km | Na życzenie |
Metody płatności
Nasze opcje płatności przy zamówieniu w naszym sklepie. Po podaniu adresu do faktury i dostawy zostanie zapytana preferowana metoda płatności.
Metoda płatności | Dostępność |
Kup na fakturę | ✓ Dla firm i konsumentów |
Klarna | ✓ Dla firm i konsumentów |
Paypal | ✓ Dla firm i konsumentów |
American Express | ✓ Dla firm i konsumentów |
Visa | ✓ Dla firm i konsumentów |
Mastercard | ✓ Dla firm i konsumentów |
Tabela porównawcza oznaczeń naszych łożysk kulkowych i wałeczkowych
Prezentowana na tej stronie lista przekształceń oznaczeń pomoże Ci przekształcić najpopularniejsze oznaczenia łożysk promieniowych różnych producentów na odpowiednie oznaczenia innych producentów. Jeśli w poniższej tabeli zobaczysz znak „•”, oznacza to, że dane oznaczenie, jeśli w ogóle istnieje, nie jest wyraźnie podane przez producenta. Oznaczenia z myślnikiem „–” nie są produkowane.
Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
Allgemein | 1 / 2 Tarcza/y | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
1 / 2 Uszczelka/y | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
1 / 2 Uszczelka/y niskotarciowa | – | – | – | – | – | RSL / 2RSL | – | – | ||
1 / 2 Uszczelka/y bezdotykowa | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
Zwiększony luz w łożysku | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
Zębatkowe łożyska wałeczkowe | Klatka plastikowa | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
Klatka stalowa | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
Klatka mosiężna | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
Wzmocniona konstrukcja wewnętrzna | E, EX | E | E | E | E | EC | E | – | ||
Łożyska baryłkowe | Klatka plastikowa | TVPB | – | – | H | – | – | – | – | |
Klatka stalowa | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
Klatka mosiężna | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
Rowki i otwory do smarowania | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
Wzmocniona konstrukcja wewnętrzna | E, E1 | EXQ | E | E, • | E | E | E | – | ||
Wersja łożysk do sit wibracyjnych | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
Łożyska wahliwe | Klatka plastikowa | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
Klatka stalowa | –, (•) | • | • | J, • | • | J, • | • | • | ||
Klatka mosiężna | M | – | – | M | M | M | M | – | ||
Stożkowe łożyska wałeczkowe (metryczne) | Zmieniona konstrukcja wewnętrzna | A | – | – | HR... | – | A | A, C, V | – | |
Zwiększony kąt nachylenia | B | – | B | C, D | C | B | B | – | ||
Wymiary zewnętrzne zgodne z normą ISO | X | J | X | X | X, U | X | X | – | ||
Łożyska kulkowe rowkowe | Klatka plastikowa | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
Klatka twardej tkaniny | TB | – | TB | – | – | – | – | PEEK | ||
Klatka stalowa | • | • | • | • | J | • | • | • | ||
Klatka mosiężna | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
Wzmocniona konstrukcja wewnętrzna | B, C | – | – | – | – | E | A | – | ||
Łożyska kulkowe skośne (jednorzędowe) | Kąt nachylenia 30° | • | • | A | – | • | A | – | – | |
Kąt nachylenia 40° | B | B | B | B | B | B | B | B | ||
Klatka plastikowa | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
Klatka stalowa | JP | • | J | W | J | J, F | – | – | ||
Klatka mosiężna | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
Wersja uniwersalna X i O | UA | U | CB | G | G | CB | G | – | ||
Wersja bez luzu X i O | UO | – | – | – | – | – | – | – | ||
Lekkie napięcie X i O | UL | – | GA | GL | GL | GA | – | – | ||
Łożyska kulkowe skośne (dwurzędowe) | Kąt nachylenia 25° | B | – | – | B | • | – | A | – | |
Kąt nachylenia 30° | BD | A | – | – | – | A | – | – | ||
Kąt nachylenia 32° | – | – | B | • | – | A | B | – | ||
Kąt nachylenia 35° | • | – | • | – | – | – | – | – | ||
Kąt nachylenia 40° | – | B | – | – | – | – | – | • | ||
Kąt nachylenia 45° + podzielona tarcza wewnętrzna | DA | – | D | – | – | D | – | – | ||
Klatka stalowa | • | • | • | J, • | • | J1, • | • | – | ||
Klatka plastikowa | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
Klatka mosiężna | M, MA | – | M | M | – | M, MA | M | – | ||
Wszystkie informacje w tej liście przekształceń są podane bez gwarancji. W razie wątpliwości prosimy o kontakt z producentem. |
Czy oferowane artykuły są oryginalne?
Tak, wszystkie nasze artykuły są oryginalne. Aby to zapewnić, nasze produkty podlegają ścisłej kontroli na wejściu. Dzięki temu możemy zagwarantować autentyczność wszystkich przedmiotów. W przypadku zakupu ilości słuchowych, artykuły mogą być dostarczone w opakowaniu zewnętrznym lub w opakowaniu zgrzewanym. Jeśli potrzebują Państwo oryginalnego opakowania producenta, prosimy o kontakt przed zakupem.
Szukam przedmiotu, ale nie mogę go znaleźć. Jak mogę uzyskać pomoc w tej sprawie?
Zapraszamy do kontaktu z naszym działem obsługi klienta pod adresem kundenservice@motionparts.de. Zachęcamy do przesłania nam zdjęcia części, której Państwo szukają lub innych informacji. Proszę pamiętać, aby w swoim wniosku zawrzeć jak najwięcej informacji.
Jak szybko otrzymam towar po złożeniu zamówienia?
To zależy od tego, kiedy zamówili towar i jaką firmą kurierską chcą go dostarczyć. Nasze terminy wysyłki w zakładce wysyłka mogą Państwu teraz pomóc. Zawierają one informacje o tym, kiedy najlepiej złożyć zamówienie, z jaką firmą kurierską, aby jak najszybciej otrzymać towar.
Czy mogę zwrócić towar?
Oczywiście może Pan zwrócić zamówienie. Klienci indywidualni mają prawo do ustawowego okresu odstąpienia od umowy. W tym terminie mogą Państwo bezpłatnie zwrócić towar. Ponadto dopuszczamy zwroty na dłużej, jeśli spełniają one warunki naszych ogólnych warunków handlowych.
Klienci korporacyjni również mogą bezpłatnie zwrócić towar.
Klienci korporacyjni również mogą zwrócić swoje artykuły. W takim przypadku możemy naliczyć opłatę za przywrócenie do stanu pierwotnego ze względu na często duże koszty z tym związane.
Szczegółowe informacje na temat zasad zwrotu znajdują się poniżej.
Szczegółowe informacje na ten temat można znaleźć w punkcie menu Prawo wycofania w stopce.
.
Nie ma wystarczającej ilości produktów w magazynie. Jak mogę otrzymać większą ilość?
Zapraszamy do kontaktu z nami w tej sprawie. Zazwyczaj posiadamy większe ilości w magazynie lub możemy pozyskać tych producentów w pobliżu.
Czy istnieje rabat ilościowy?
W rzeczywistości oferujemy zniżkę ilościową dla większych zamówień. Opiera się to na wielkości zamówienia, jak również na historii zamówień w przeszłości.
Czy mogę odebrać przedmioty również w Bochum?
Z reguły sami świadczymy usługę odbioru. Ostatnio jednak nie mogliśmy zaoferować tej usługi z powodu choroby i sytuacji pandemicznej. Proszę zamówić tę usługę w naszym dziale serwisowym
.
Jak mogę zrealizować punkty bonusowe MP? Na jakie nagrody mogę je wymienić?
Punkty bonusowe można wymienić na artykuły sklepowe lub artykuły z Amazon. Pozyskamy je dla Państwa, jeśli zostaną wykupione. Prosimy o kontakt z nami poprzez nasz dział obsługi klienta.
