32024-X-XL FAG

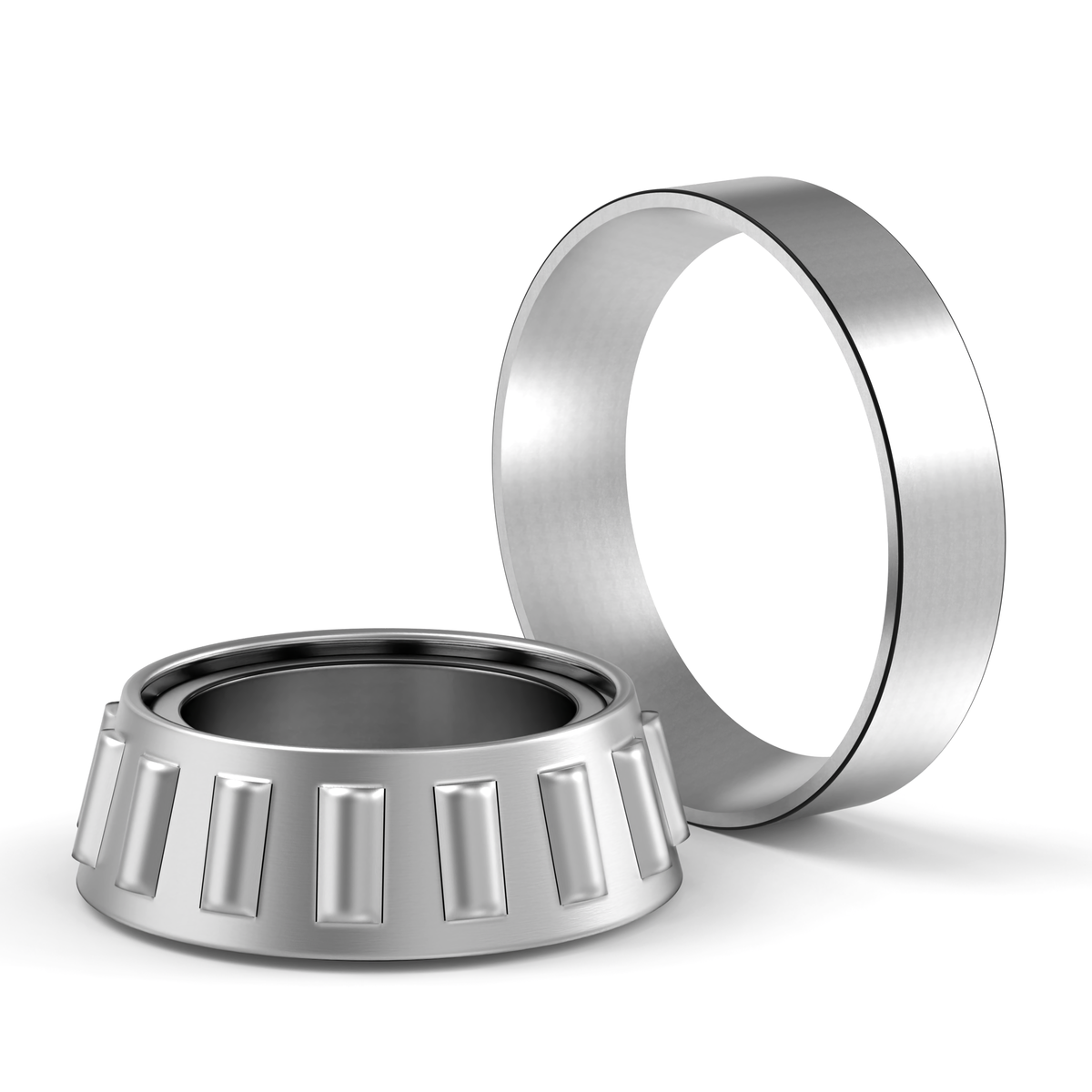

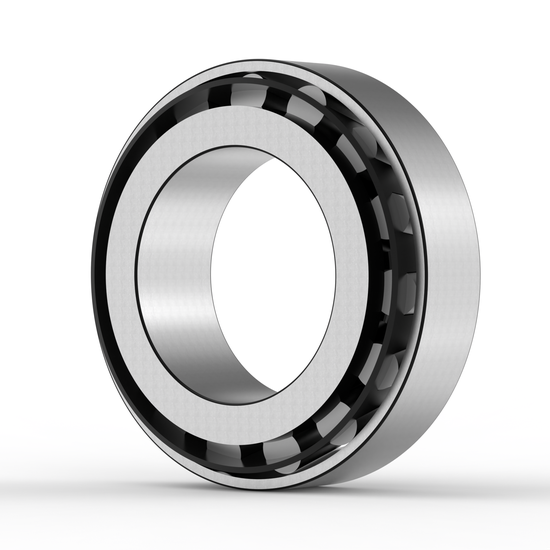

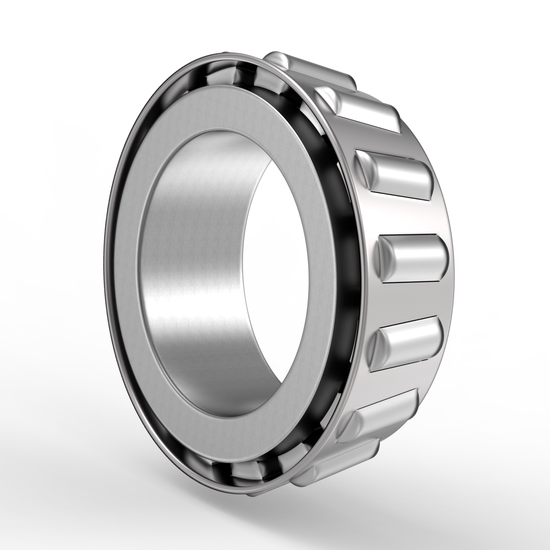

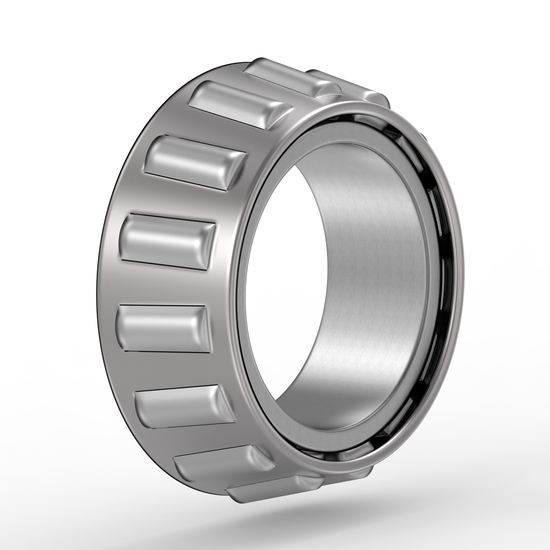

Zestaw łożysk stożkowych von FAG
Frage zum Artikel?
18 x 4.5 x 18 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 3 | min. 1% | |
| 7 | min. 2% | |
| 10 | min. 3% |
Nachsetzzeichen
| X = Außenmaße internationalen Normen angepasst (für Lager nach DIN) |
| XL = X-Life (Lager der neusten Generation) |
Auch bekannt als:
| • 32024-X | |
Podstawowe dane techniczne
| Wymiary szerokości: pierścień wewnętrzny (B) mm 38,00 |
| EAN: 4054369013238 |
| Producent: FAG |
| Typ produktu: jednorzędowe łożysko stożkowe |
| Synonim: 0833288660000 32024-X |
| Identyfikacja typu: 32024-X-XL FAG |
| Układ: Wersja standardowa |
| Zakres artykułu: kompletne łożysko stożkowe |
| Wymiary szerokości: szer. 38 mm pierścienia wewnętrznego |
| Wymiary szerokości: C 29 mm pierścienia zewnętrznego |
| Waga: 3335 g |
| Waga: 3335 |
| Klatka: klatka z blachy stalowej |
| Rzędy rolek: łożysko jednorzędowe |
| Wymiary szerokości: D 38 mm łożyska |
| Zakres temperatur: -30 do +120°C |
| Klasa tolerancji: Klasa tolerancji P0/PN lub ABEC 1 |
Zaawansowane dane techniczne
| Wymiary zewnętrzne: (D) cale 7,0866 |
| Wymiary zewnętrzne: (D) mm 180,00 |
| Prędkość graniczna (n G) „4450.0000” |
| Wymiary szerokości: (B) cale 1,4961 |
| Wymiary szerokości: (szer.) mm 38,00 |
| EKLASY numer 23-05-09-10 |
| Numer ECLASS2 23-05-09-10 |
| Indywidualna waga w (kg): 3,34 |
| Nośność podstawowa statyczna promieniowa (C 0r) „420000.0000” |
| Wymiary wewnętrzne: (d) cale 4,7244 |
| Wymiary wewnętrzne: (d) mm 120,00 |
| Opis nośnika Łożysko stożkowe 320, wymiary główne zgodne z DIN ISO 355 / DIN 720, można zdemontować, zastosować lub parami |
| Precyzja Standardowa precyzja |
| Promieniowe obciążenie dynamiczne Cr(N) 295000 |
| Nośność promieniowa statyczna C0r (N) 420000 |
| Ograniczenie prędkości termicznej (n ϑr) „2460,0000” |
| X Wymiary zewnętrzne zgodne z międzynarodowymi standardami |
| XL Dodatkowe życie |
| -30°C temperatura pracy min. |
| 0,46 Wartość graniczna Fa/Fr dla zastosowania różnych wartości współczynników X i Y |
| 0,72 Współczynnik statycznego obciążenia osiowego |
| 1,31 Współczynnik dynamicznego obciążenia osiowego |
| Średnica otworu 120mm |
| Maks. temperatura robocza 120°C |
| 130 mm Minimalna średnica kołnierza wału |
| 131 mm Maksymalna średnica kołnierza wału |
| Średnica wieńca prowadzącego pierścienia wewnętrznego 151,2 mm |
| 161 mm Minimalna średnica kołnierza koperty |
| 170 mm Maksymalna średnica kołnierza koperty |
| 173 mm Minimalna średnica kołnierza koperty |
| Średnica zewnętrzna 180 mm |
| Maksymalny promień zaokrąglenia na obudowie 2 mm |
| 2 mm Minimalna odległość od krawędzi na szerokiej powierzchni pierścienia zewnętrznego |
| 2,5 mm Maksymalny promień zaokrąglenia na wale |
| 2,5 mm Minimalna odległość od krawędzi na szerokiej powierzchni pierścienia wewnętrznego |
| 2460 1/min Prędkość odniesienia termicznego |
| Szerokość pierścienia zewnętrznego 29 mm |
| Nośność dynamiczna 295 000 N, promieniowa |
| Waga 3,335 kg |
| Szerokość pierścienia wewnętrznego 38 mm |
| Szerokość łożyska 38mm |
| 4450 1/min prędkość graniczna |
| Odległość 40 mm od końcówki stożka dociskowego |
| Nośność statyczna 420 000 N, promieniowa |
| Dopuszczalne obciążenie zmęczeniowe 63 000 N, promieniowe |
| 7 mm Minimalny luz osiowy |
| Minimalny luz osiowy 9 mm |
| C 0r 420 000 N Nośność statyczna, promieniowa |
| C a min 7 mm Minimalny luz osiowy |
| C b min 9 mm Minimalny luz osiowy |
| C r 295 000 N Nośność dynamiczna, promieniowa |
| C ur 63 000 N Obciążenie graniczne zmęczeniowe, promieniowe |
| Średnica zewnętrzna 180 mm |
| D a max 170 mm Maksymalna średnica kołnierza oprawy |
| D a min 161 mm Minimalna średnica kołnierza koperty |
| D b min 173 mm Minimalna średnica kołnierza oprawy |
| T maks. 120 °C Temperatura robocza maks. |
| T min -30°C Temperatura pracy min. |
| T4DC120 Oznaczenie porównawcze zgodnie z ISO 10317 i ISO 355 |
| Y 0 0,72 Współczynnik statycznego obciążenia osiowego |
| Y 1,31 Współczynnik dynamicznego obciążenia osiowego |
| odległość 40 mm od końcówki stożka dociskowego |
| d =1 151,2 mm średnica krawędzi prowadzącej pierścienia wewnętrznego |
| d = średnica otworu 120 mm |
| d =a max 131 mm Maksymalna średnica odsadzenia wału |
| d =b min 130 mm Minimalna średnica odsadzenia wału |
| e 0,46 Wartość graniczna Fa/Fr dla zastosowania różnych wartości współczynników X i Y |
| n G 4.450 1/min prędkość graniczna |
| n ϑr 2.460 1/min Termiczna prędkość odniesienia |
| r 1, 2 min 2,5 mm Minimalna odległość od krawędzi na szerokiej powierzchni czołowej pierścienia wewnętrznego |
| r 3, 4 min 2 mm Minimalna odległość od krawędzi na szerokiej powierzchni pierścienia zewnętrznego |
| ra max 2,5 mm Maksymalny promień zaokrąglenia na wale |
| rb max 2 mm Maksymalny promień zaokrąglenia na obudowie |
| ≈m 3,335 kg wagi indywidualnej |
