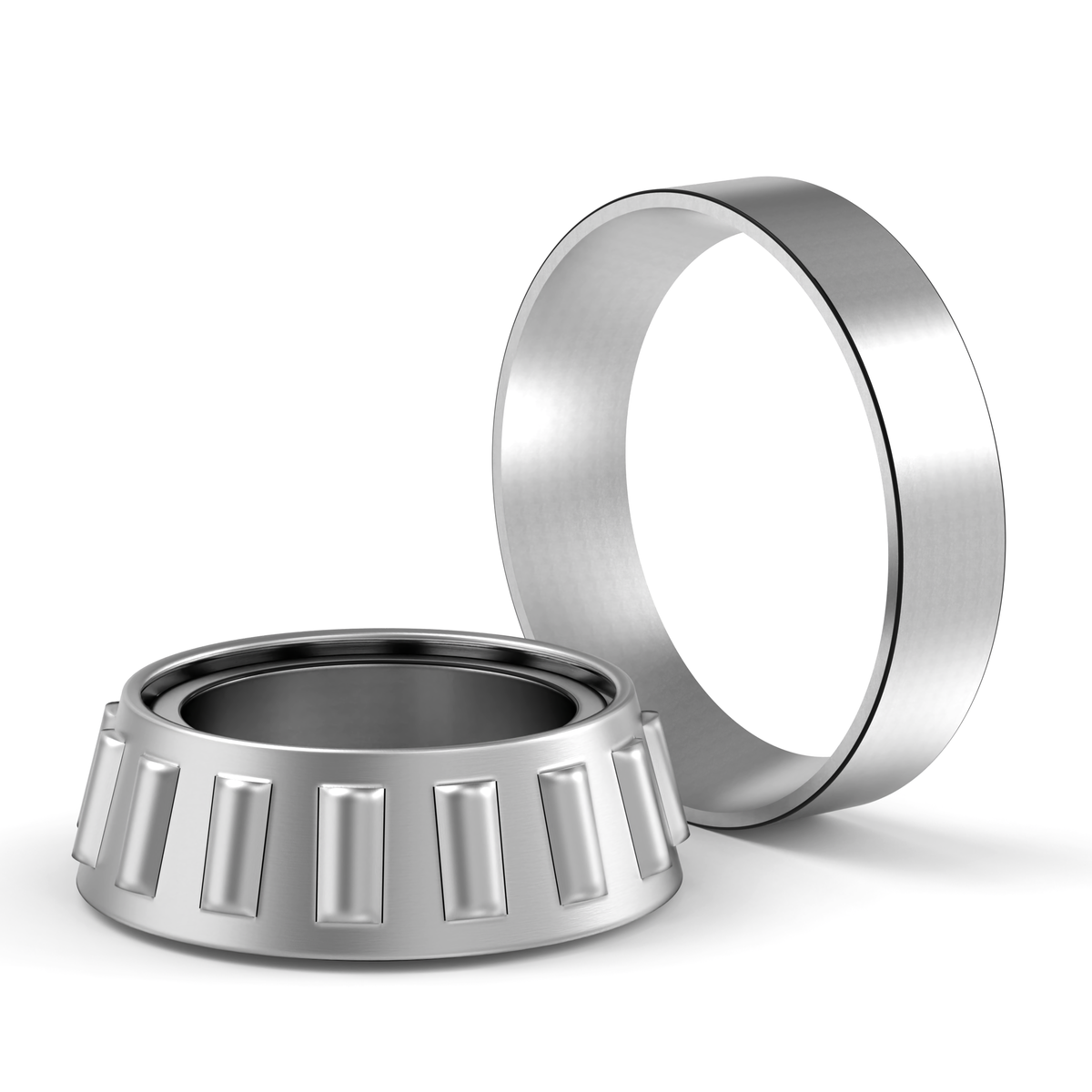

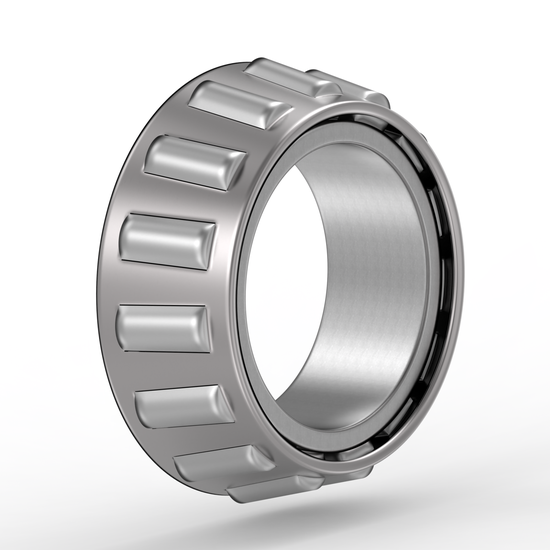

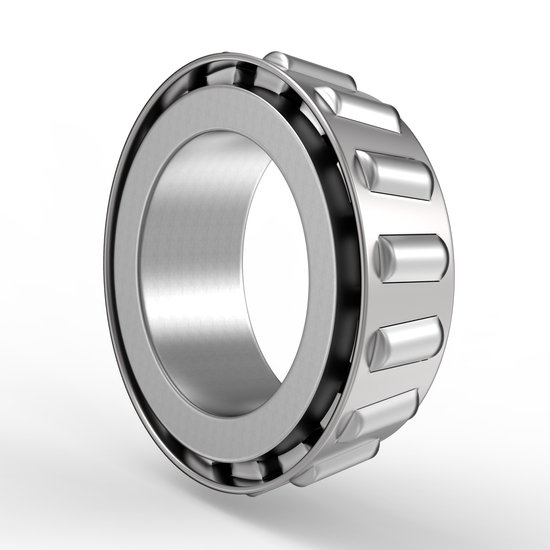

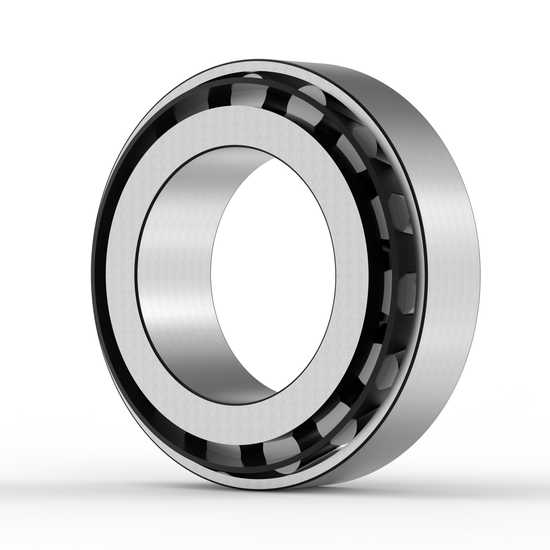

32014-X-XL PIASTA
Translation missing: pl.product_types.Zestawłożyskstożkowych von FAG
Frage zum Artikel?
70 x 110 x 25 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 11 | min. 1% | |
| 21 | min. 2% | |
| 32 | min. 3% |
Nachsetzzeichen
| X = Außenmaße internationalen Normen angepasst (für Lager nach DIN) |
| XL = X-Life (Lager der neusten Generation) |
Auch bekannt als:
| • 32014-X | |
| • 32014X | |
Podstawowe dane techniczne
| Producent: FAG |
| Typ produktu: jednorzędowe łożysko stożkowe |
| Identyfikacja typu: 32014X FAG |
| Układ: Wersja standardowa |
| Zakres artykułu: kompletne łożysko stożkowe |
| Średnica zewnętrzna: 110 |
| Wymiary szerokości: szer. 25 mm pierścienia wewnętrznego |
| Szerokość: 25 |
| Wymiary szerokości: C 19 mm pierścienia zewnętrznego |
| EAN: 4047643125598 |
| Waga: 0,899 g |
| Waga: 0,899 |
| Średnica wewnętrzna: 70 |
| Klatka: klatka z blachy stalowej |
| Rzędy rolek: łożysko jednorzędowe |
| Wymiary szerokości: D 25 mm łożyska |
| Zakres temperatur: -30 do +120°C |
| Klasa tolerancji: Klasa tolerancji P0/PN lub ABEC 1 |
Zaawansowane dane techniczne
| Wymiary zewnętrzne: (D) cale 4.3307 |
| Wymiary zewnętrzne: (D) mm 110,00 |
| Wymiary szerokości: (B) cale 0,9843 |
| Wymiary szerokości: (szer.) mm 25,00 |
| Indywidualna waga w (kg): 0,91 |
| Wymiary wewnętrzne: (d) cale 2,7559 |
| Wymiary wewnętrzne: (d) mm 70,00 |
| Precyzja Standardowa precyzja |
| X Wymiary zewnętrzne zgodne z międzynarodowymi standardami |
| -30°C temperatura pracy min. |
| 0,43 Wartość graniczna Fa/Fr dla zastosowania różnych wartości współczynników X i Y |
| 0,76 Współczynnik statycznego obciążenia osiowego |
| Waga 0,899 kg |
| 1,38 Współczynnik dynamicznego obciążenia osiowego |
| 1,5 mm Maksymalny promień zaokrąglenia obudowy |
| 1,5 mm Maksymalny promień zaokrąglenia na wale |
| 1,5 mm Minimalna odległość od krawędzi na szerokiej powierzchni pierścienia zewnętrznego |
| 1,5 mm Minimalna odległość od krawędzi na szerokiej powierzchni pierścienia wewnętrznego |
| 103 mm Maksymalna średnica kołnierza koperty |
| 105 mm Minimalna średnica kołnierza koperty |
| Średnica zewnętrzna 110 mm |
| Temperatura robocza 120°C maks. |
| Nośność dynamiczna 123 000 N, promieniowa |
| 159 000 N Nośność statyczna, promieniowa |
| Szerokość pierścienia zewnętrznego 19 mm |
| Odległość od końcówki stożka dociskowego 24 mm |
| Szerokość pierścienia wewnętrznego 25 mm |
| Szerokość łożyska 25mm |
| Dopuszczalne obciążenie zmęczeniowe 26 500 N, promieniowe |
| 3800 1/min Prędkość odniesienia termicznego |
| Minimalny luz osiowy 5 mm |
| Minimalny luz osiowy 6 mm |
| 7600 1/min prędkość graniczna |
| Średnica otworu 70mm |
| 77 mm Minimalna średnica kołnierza wału |
| 78 mm Maksymalna średnica odsadzenia wału |
| Średnica wieńca prowadzącego pierścienia wewnętrznego 91,7 mm |
| 98 mm Minimalna średnica kołnierza koperty |
| C 0r 159 000 N Nośność statyczna, promieniowa |
| C a min 5 mm Minimalny luz osiowy |
| C b min 6 mm Minimalny luz osiowy |
| C r 123 000 N Nośność dynamiczna, promieniowa |
| C ur 26 500 N Obciążenie graniczne zmęczeniowe, promieniowe |
| Średnica zewnętrzna 110 mm |
| D a max 103 mm Maksymalna średnica kołnierza koperty |
| D a min 98 mm Minimalna średnica kołnierza obudowy |
| D b min 105 mm Minimalna średnica kołnierza oprawy |
| T maks. 120 °C Temperatura robocza maks. |
| T min -30°C Temperatura pracy min. |
| T4CC070 Oznaczenie porównawcze zgodnie z ISO 10317 i ISO 355 |
| Y 0 0,76 Współczynnik statycznego obciążenia osiowego |
| Y 1,38 Współczynnik dynamicznego obciążenia osiowego |
| odległość 24 mm od końcówki stożka dociskowego |
| d =1 91,7 mm średnica krawędzi prowadzącej pierścienia wewnętrznego |
| d = średnica otworu 70 mm |
| d =a max 78 mm Maksymalna średnica odsadzenia wału |
| d =b min 77 mm Minimalna średnica odsadzenia wału |
| e 0,43 Wartość graniczna Fa/Fr dla możliwości zastosowania różnych wartości współczynników X i Y |
| n G 7600 1/min prędkość graniczna |
| n ϑr 3800 1/min Termiczna prędkość odniesienia |
| r 1, 2 min 1,5 mm Minimalna odległość od krawędzi na szerokiej powierzchni czołowej pierścienia wewnętrznego |
| r 3, 4 min 1,5 mm Minimalna odległość od krawędzi na szerokiej powierzchni pierścienia zewnętrznego |
| ra max 1,5 mm Maksymalny promień zaokrąglenia na wale |
| rb max 1,5 mm Maksymalny promień zaokrąglenia na obudowie |
| ≈m 0,899 kg masy ciała |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty | Verfügbarkeit/Availability |
|---|---|---|---|
| 32014X | SKF | 612 | Ab Lager/In Stock |
| 32014X | TIM | 117 | Ab Lager/In Stock |
| 32014JV | NIL | 187 | Ab Lager/In Stock |
| 32014XJ | NSK | 81 | Ab Lager/In Stock |
| 32014X/DF | SKF | 1 | Ab Lager/In Stock |
| 32014-X | NKE | 130 | Ab Lager/In Stock |
| 32014J | NAC | 152 | Ab Lager/In Stock |
| 32014XAV | NIL | 60 | Ab Lager/In Stock |
| 32014XU | NTN | 28 | Ab Lager/In Stock |
| 32014-X-XL-P5 | FAG | 4 | Ab Lager/In Stock |
